Trouble Shooting kanggo 8ch Cardic coil low SNR

MASALAH / GEJALA

Nalika nggunakake scanning coil jantung 8-saluran, Gambar SNR ora apik. Temokake sinyal sing sithik banget nalika nggunakake mindhai manual.

ROOT sabab / SOLUSI

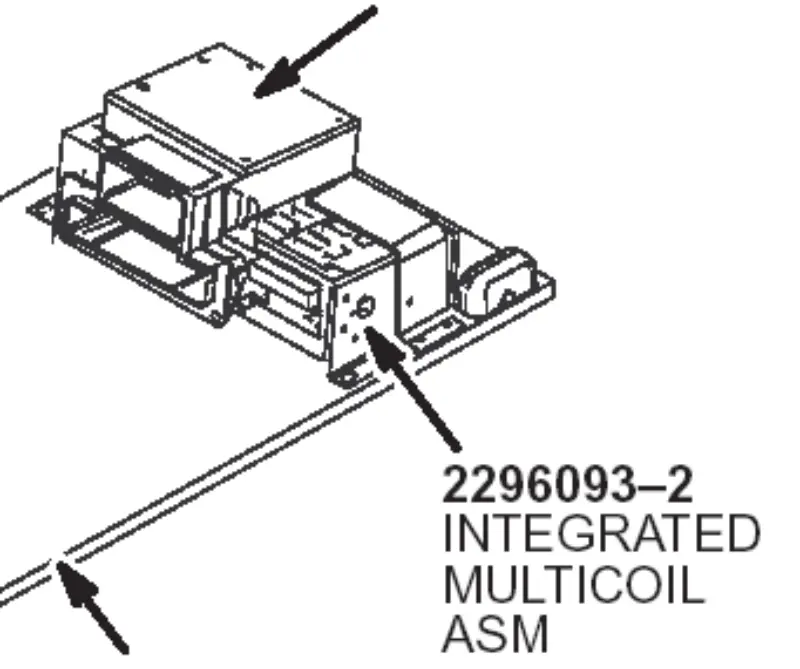

Papan ibu multicoil ASM terintegrasi ala. (dinatron, IC: HC105)

SEJARAH / PETUNJUK NGANGGO MASALAH

1. Gunakake 8-saluran jantung coil run test SNR, kabeh saluran gagal.

2. Gunakake alat MCRT mriksa 8-saluran SNR, kabeh saluran pass. Banjur coil kudu duwe masalah.

3. Supaya coil anyar, nanging masalah padha. Gambar uga kurang SNR.

4. Priksa daya drive modul lan kabeh saluran STIF lan IRF I / Papan O. Ing

8 saluran OK.

5. Ganti Integrated multicoil ASM gambar 8-saluran jantung normal.

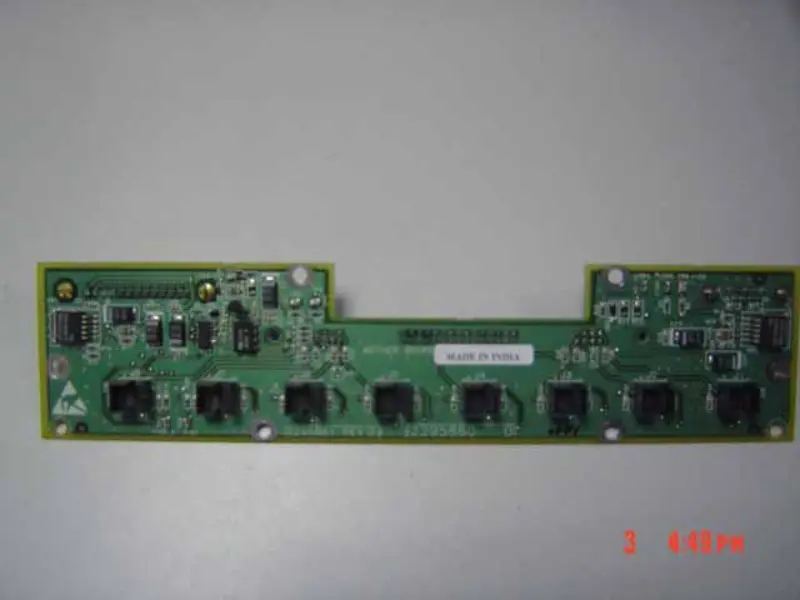

6. Priksa papan ibu, golek HCT04(6反向器) lan dynatron ala.

sinau:

Nalika kita nemtokake panggonan gagal 8-saluran iku sisih coil yen nggunakake alat MCRT, kita bakal luwih mriksa 8-saluran ing situs liyane.
