FSE lan GRE Artefak

SISTEM: MR 0.35T Ovation

Rumah Sakit: Rumah Sakit Umum Daqing Oilfield

MASALAH / GEJALA

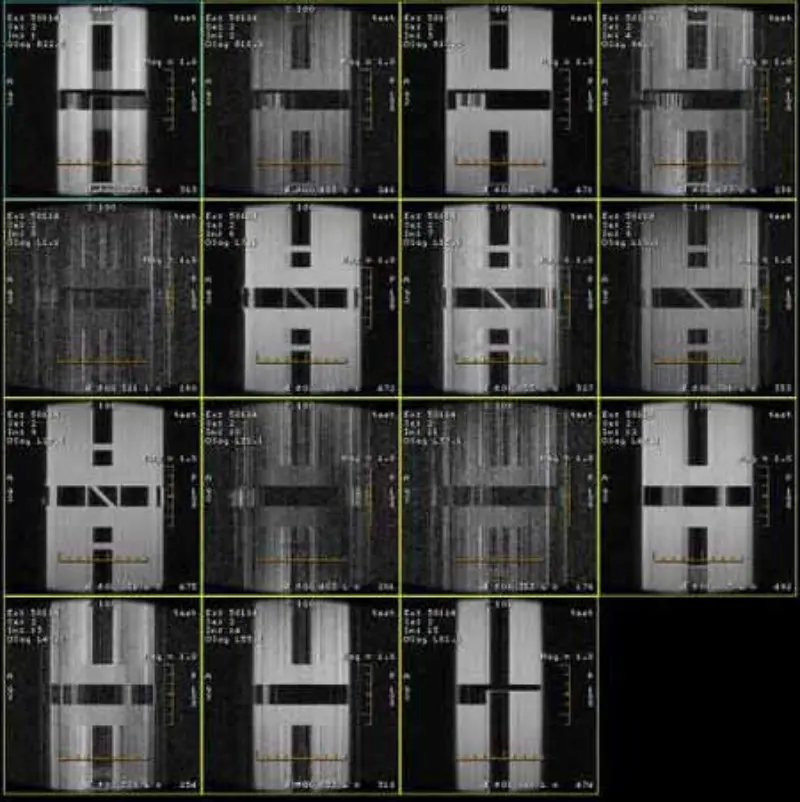

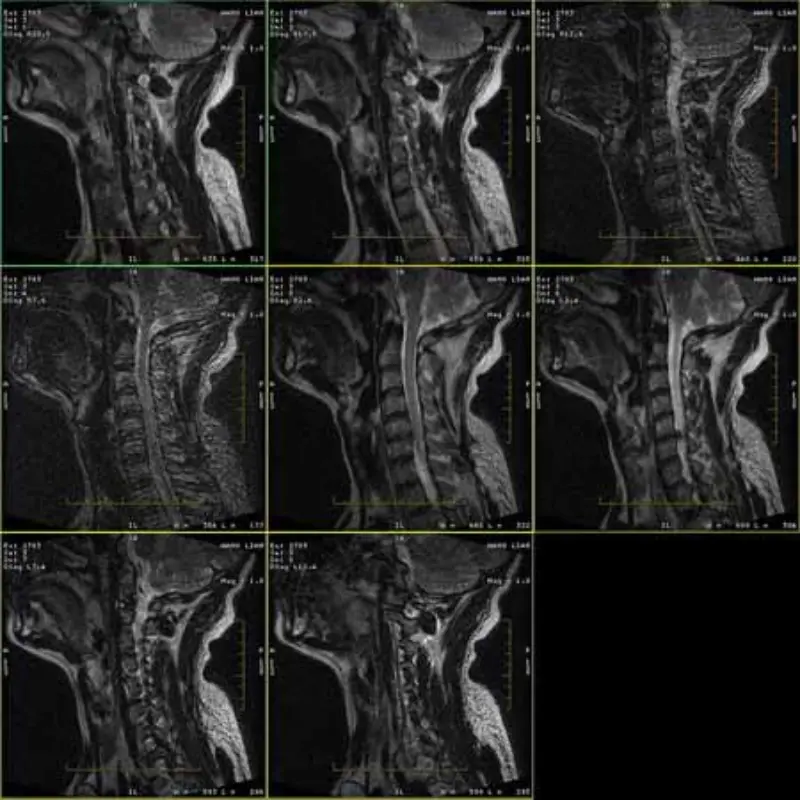

Gambar saka FRFSE lan GRE protokol wis memedi lan kadhangkala gambar SNR kurang katon ing siji seri. Nanging gambar protokol SE iku normal.

Mangga deleng lampiran gambar.

SEJARAH / PETUNJUK NGANGGO MASALAH

1. artefak iki mung dumadi ing gambar saka FRFSE lan GRE protokol, nanging SE protokol

gambar ora tau katon. Priksa Kepala SPT Cepet, sirah SNR marginal (kira-kira 8.2).

2. Dipriksa lawang RF, daya cahya, daya TCU, sumber daya PAC lan magnet Tampilan , kabeh ok.

3. Swapped amplifier gradien, saringan ing SRU lan kabel, artefak isih ana ing protokol padha.   Kaca 3 saka 3

4. Test ngisor bagean ing situs liyane, kabeh ok. PSU gradien, TYMEII, SCA, IPG II, UCERD, RF Amp, RFI, MSHS lan Head coil

5. Priksa properti diode DD, kabel DD lan HV, kabeh normal.

6. Pateni output sinyal RF saka UCERD, artefak ilang.

7. Swap Receiver lan nampa kabel lan lulus MA, masalah isih ana.

8. Disassemble Body coil, nyelehake ing njaba magnet, sambungake kabeh kabel lan pindai maneh, artefak isih ana.

9. Kita mriksa sumber daya lan lemah lan nemokake konektor lemah ing PP (Magnet Room) banget ngeculke. We ngencengi lan mindai maneh, sirah SNR apik

(Kepala SNR: 8.9)

ROOT sabab / SOLUSI

Pungkasan, kita nemokake manawa ana wong sing nyambungake 1 kabel saka 1 saka 3 kabel listrik peralatan MR

pasokan njaba Departemen MR tanpa idin. Sawise mbusak kabel lan pindai maneh, sistem dadi normal lan sirah SNR 9.3.

Dadi kualitas sumber daya bakal mengaruhi kualitas gambar.
