GE Mega Switch MRI kanggo Instalasi SV 1.5T, Testing, lan Dhukungan Sawise-sales

Pelanggan sing dihormati, nalika nampa produk ikiGE 5337137-8, GE 5337137-3,  GE 5823599 RRX  GE 6237000 -3 GP4  mangga deleng gambar kanggo sambungan sing bener.

Minangka modul distribusi lan kontrol sinyal inti, Mega Switch nduweni integrasi multi-port, pangolahan sinyal bandwidth dhuwur, lan desain modular. Ndhukung operasi paralel saka saluran kumparan dual Port A / B, ngaktifake fungsi kayata penyesuaian bias MC, switching sinyal MUX, lan transceiving sinyal RF. Status sistem dipantau kanthi wektu nyata liwat indikator LED lan komunikasi SRI.

Antarmuka Mega Switch dikategorikaké dadi papat klompok fungsional:

1. Antarmuka Port Koil

2.Port A (J18, J21): Ngirim bias MC, daya preamp, lan sinyal kontrol MUX kanggo kumparan; nampa ID coil, sinyal ngaktifake TX, lan sinyal RF 8 saluran.

Port B (J17, J22): Nindakake fungsi sing padha karo Port A kanggo kumparan Port B 1页.

3. Antarmuka Modul Eksternal

4. Interaksi DM-Lite (J11, J5): Nampung bias MC, sinyal kontrol, lan daya AUX

1. Power Supply (J102-1, J102-2): Entuk daya DC saka Regulator Box

5. Antarmuka Komunikasi RRX

6. Transmisi Sinyal (J1): Ngirim sinyal RF 8 saluran 16 MHz menyang RRX

Sinyal Kontrol (J2, J107): Nampa kontrol R1 lan R1 sinyal Strobe saka RRX

Daya lan Kontrol (J108): Ngirim daya, kontrol TNS, lan sinyal jam menyang RRX

7. Ngawasi Status & Antarmuka Komunikasi

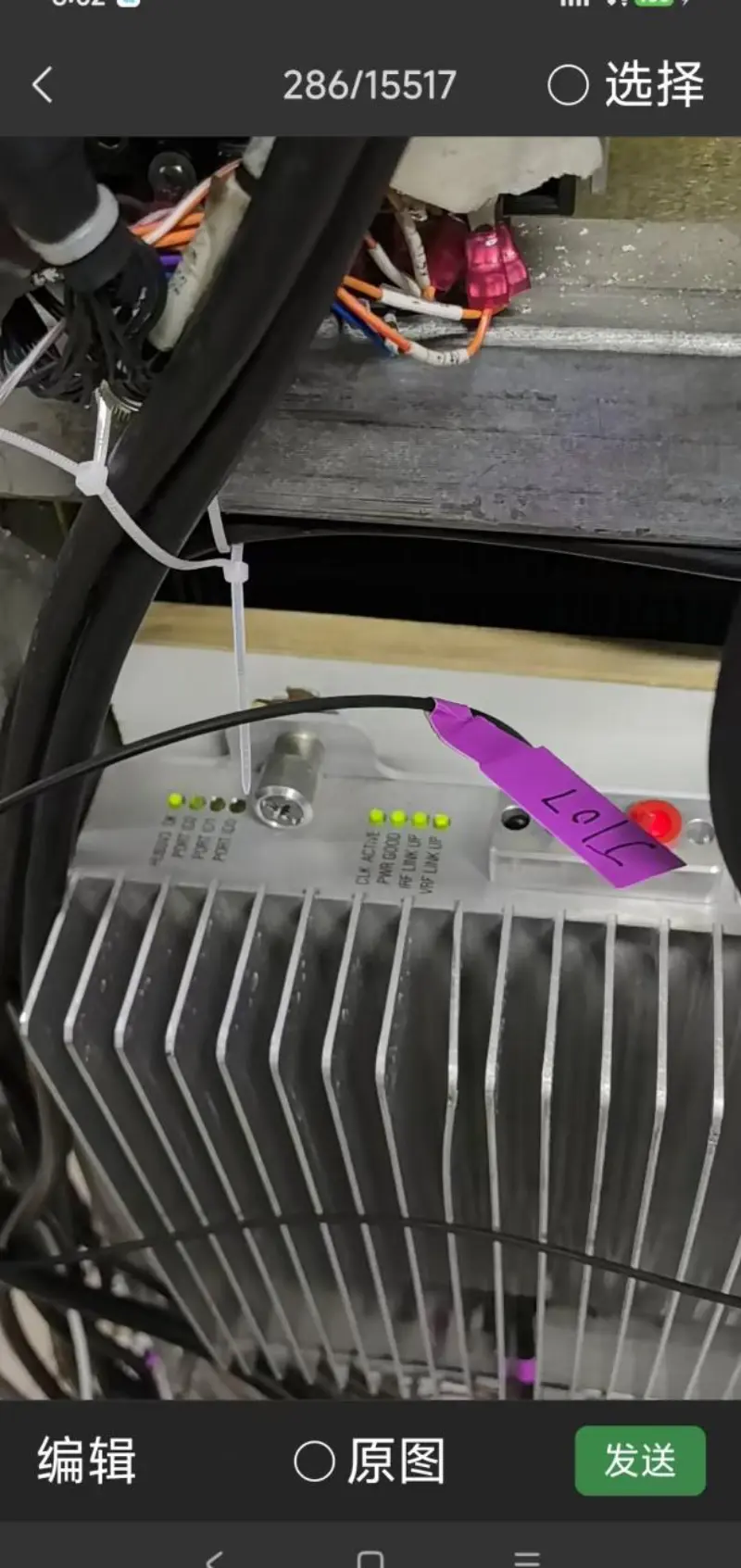

8.LED Indikasi (J15): Nyambung menyang coil ID indikator LED ing LPCA

Komunikasi SRI (J20): Ngaktifake ijol-ijolan data karo Input Sinyal Eksternal SRI (J100, J103-J106): Nampa sinyal RF saka Body Preamp, sinyal loopback saka Exciter, sinyal gangguan saka antena TNS, sinyal LO, lan jam 80 MHz saka Exciter

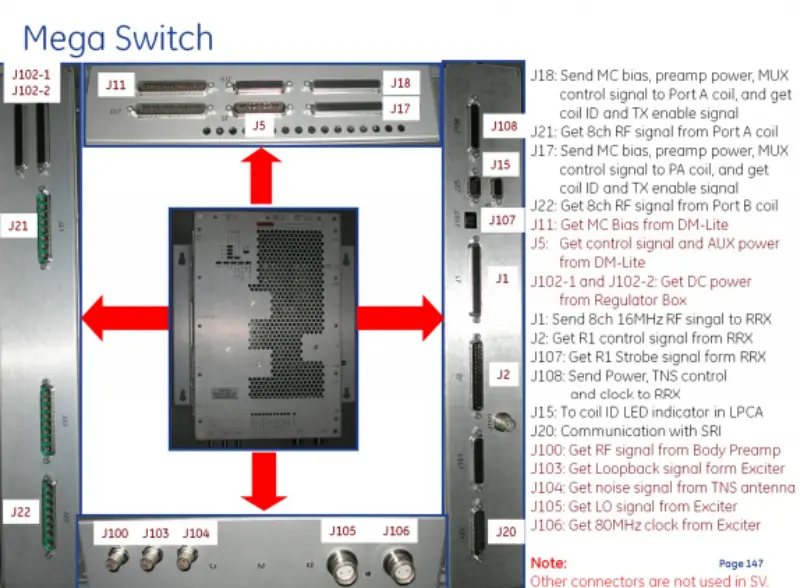

J18: Kirim bias MC, daya preamp, lan sinyal kontrol MUX menyang kumparan Port A, lan entuk sinyal ID kumparan lan sinyal aktif TX.

J21: Entuk sinyal RF saluran 8 saka kumparan Port A.

J17: Kirimi bias MC, daya preamp, lan sinyal kontrol MUX menyang kumparan Port B, lan entuk ID kumparan lan sinyal aktif TX.

J22: Entuk sinyal RF saluran 8 saka koil Port B.

J11: Entuk MC Bias saka DM - Lite.

J5: Entuk sinyal kontrol lan daya AUX saka DM - Lite.

J102 - 1 lan J102 - 2: Njaluk daya DC saka Regulator Box.

J1: Kirimi 8 - saluran 16 MHz sinyal RF kanggo RRX.

J2: Entuk sinyal kontrol R1 saka RRX.

J107: Entuk sinyal Strobe R1 saka RRX.

J108: Kirim daya, kontrol TNS, lan jam menyang RRX.

J15: Kanggo coil ID LED indikator ing LPCA.

J20: Komunikasi karo SRI.

J100: Entuk sinyal RF saka Body Preamp.

J103: Entuk sinyal Loopback saka Exciter.

J104: Entuk sinyal gangguan saka antena TNS.

J105: Entuk sinyal LO saka Exciter.J106: Entuk jam 80 MHz saka Exciter.

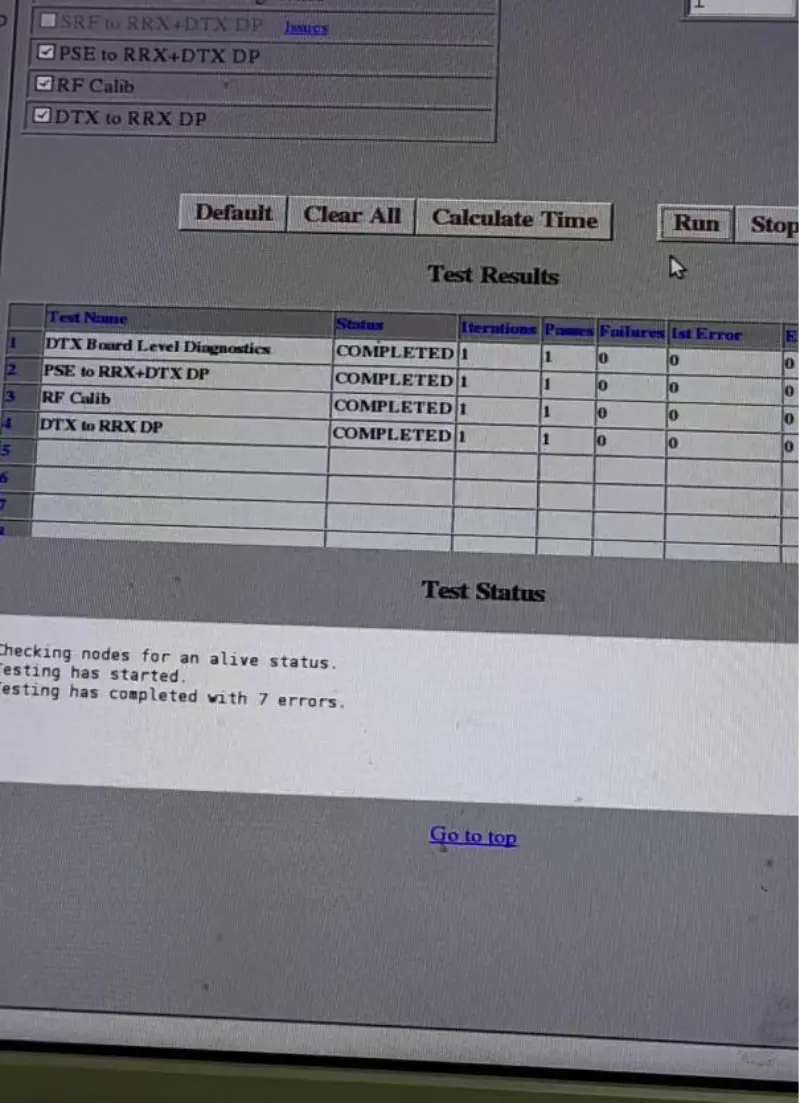

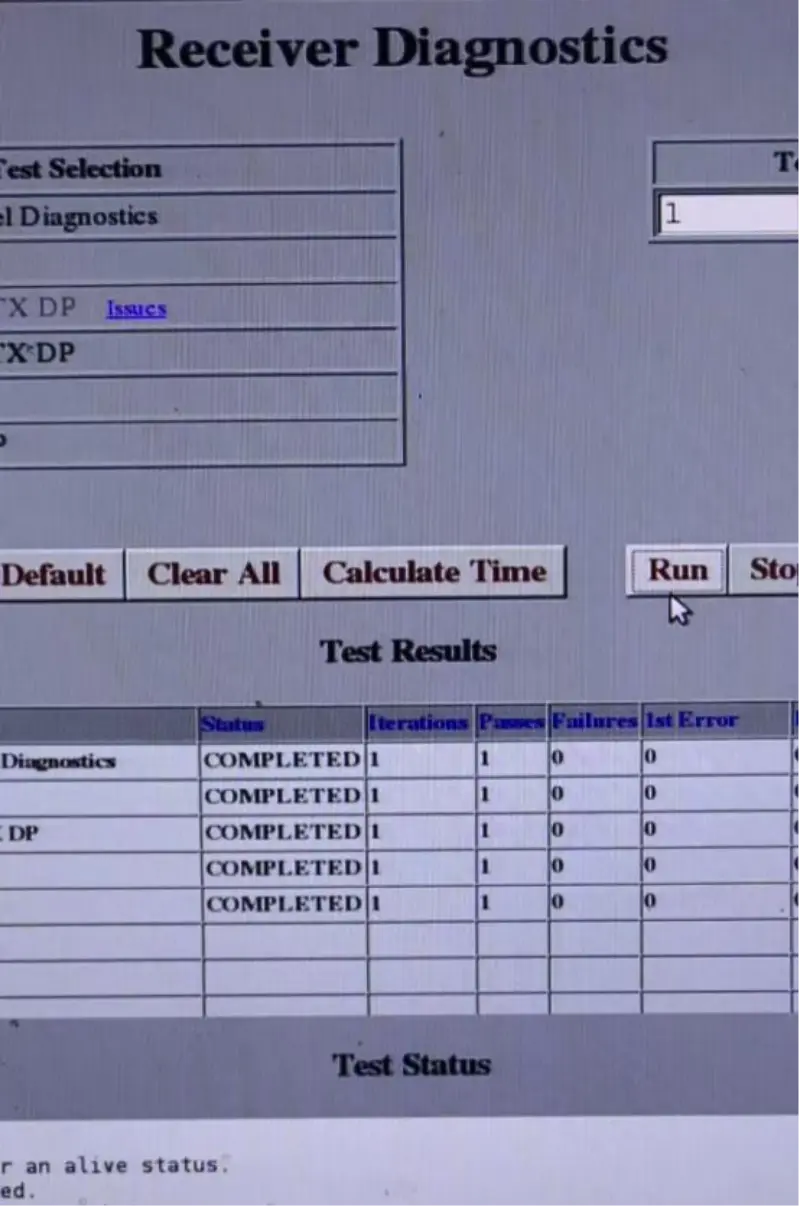

Kita nawakake tes layanan tingkat pabrik, kanggo mesthekake yen saben mesin ngalami inspeksi 99.9% sing ketat sadurunge dikirim, miturut prosedur pengujian pabrik GE, kalebu tes kinerja transmisi sinyal, tes kinerja resepsi sinyal, diagnostik tingkat papan, tes kinerja RF, lan tes link komunikasi. Ing cendhak, kabeh wis rampung kanggo njamin kepuasan pelanggan lan nyedhiyakake layanan sing berkualitas.
