ARTIFACT WI/Fiesta Gambar Putih Piksel

SISTEM: 1.5T Signa Twin Excite II (Versi Piranti Lunak 11.0M4)

MASALAH / GEJALA

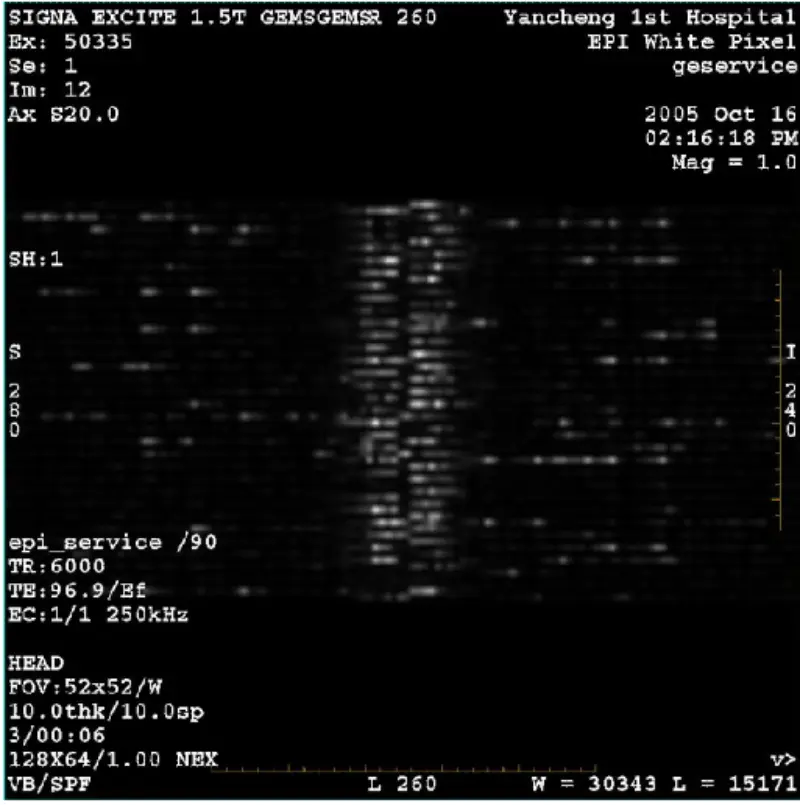

DWI (mode Zoom lan mode wutuh) lan fiesta (mode zoom lan mode wutuh) gambar sing duwe artefak reticulate utawa corduroy sing katon ora preduli nalika nggunakake kumparan awak utawa kumparan sirah, gambar rutin liyane katon normal.

SEJARAH / PETUNJUK NGANGGO MASALAH

1. Super tumindak Shim mriksa, asil kabeh pass.

2. Copot jembatan sabar, ora ketemu sembarang duwit receh lan logam liyane.

3. Apa kalibrasi grafidy kabeh istilah ijo.

4. Mbukak Zoom lan kabèh BACC.

5. Mbukak Zoom lan kabèh EPT. Asil iku piksel putih abot lan item liyane pass

kalebu sirah lan awak. Nilai Phase dither B0 ing spec.

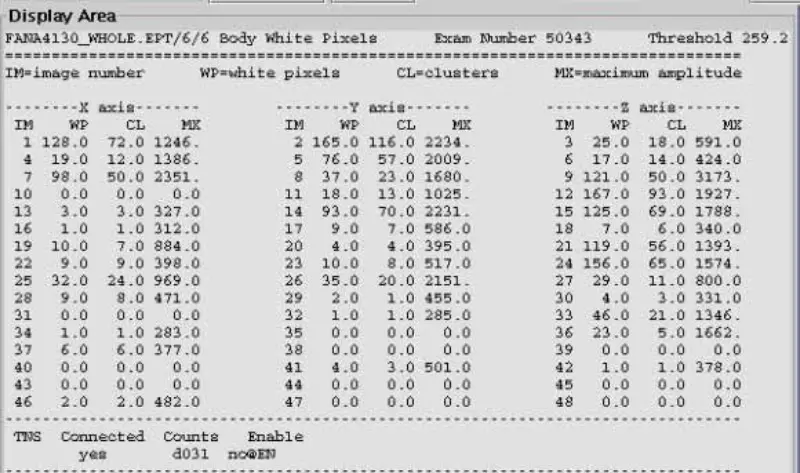

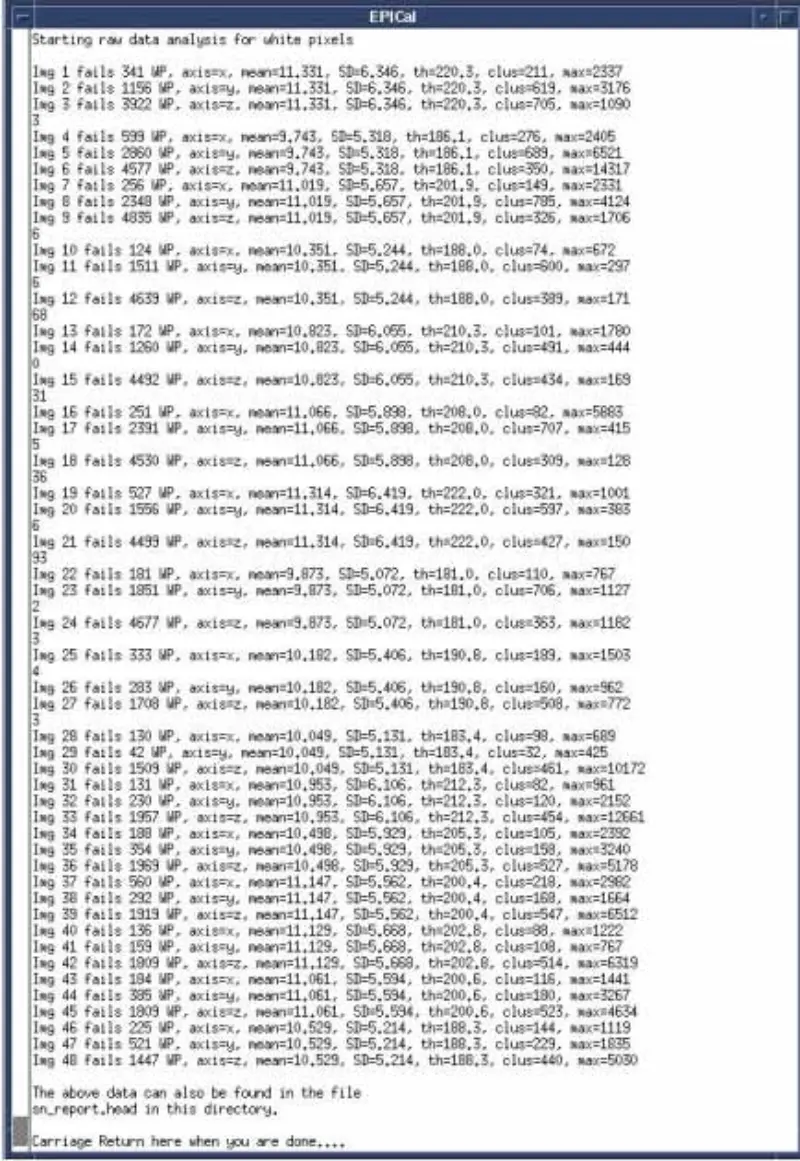

6. Run test piksel putih, kabeh gagal.

7. Mbukak SPT kabeh pass. Utamane kabeh tes stabilitas gradien lulus.

8. Emulate lan mriksa item lingkungan watara magnet , kalebu penggemar, speaker, injector, sirah kadhemen lan ing.

9. Pateni sensor Temp, SRI, PAC lan meja, masalah isih.

10. Pedhot kabel nampa ing sistem kabinet I / F (Body J2 lan Kepala J5), nambah 50 ohm terminator lan pemblokiran DC kanggo sistem konektor kabinet. EPT putih piksel sirah lan pindai awak. hasile lulus. Konfirmasi yen masalah ora ana ing Kabinet sistem. Sambungake maneh. Nampa kabel ing kabinet sistem I/F

11. Pedhot X, Y lan Z Gradient Drive Serat Optik ing Papan GP, ​​EPT putih piksel sirah lan awak scan. hasile lulus. Iki nuduhake yen piksel putih diakibatake dening gradien. Katon sing piksel putih ora mung ana ing siji sumbu. Banjur ngganti SGA PS, Papan GP, ​​nanging masalah isih. Sambungake maneh X, Y, Z Gradient Drive Fiber Optik.

12. Pateni DD / TR ing SSM. Pedhot kabel DD ing Pen Wall (J72, J73, J74, J75, J75), EPT putih piksel sirah lan pindai awak. asil iku sirah pass lan awak gagal. Body coil undetuned, supaya body coil nresep sinyal .Mulane sirah pass lan awak gagal. Kanggo mriksa potongan kita, sambungake kabel ekstensi menyang kumparan sirah lan pasang kumparan sirah ing njaba bolongan magnet, pindai piksel putih kepala. Minangka kasunyatan, asil sirah gagal. Sambungake maneh mung siji kabel DD ing Pen Wall, sirah piksel putih EPT lan pindai awak. Akibate kabeh gagal. Konfirmasi yen papan DD lan papan splitter ora dadi sababe.

13. Sambungake maneh kabel DD ing Pen Wall. Pedhot kabel Body lan Head T/R Bias BNC ing SSM.EPT white pixel head and body scan. Akibate kabeh gagal. Sambungake maneh kabel bias awak lan sirah dibusak. Pedhot kabel output sirah lan awak ing scan piksel putih SRFDII.EPT. Akibate kabeh gagal. Dikonfirmasi yen masalah ora ana ing SRFDII AMP lan SSM.

14. Copot kabel I lan Q ing Sato. Run head EPT white pixel scan. Asil gagal. Suspect Hibrid. Ganti Hibrid. Nanging masalah isih.

15. Copot tutup ngarep sembrani. Priksa kabel ground shield RF lan kabel sensor Temp. Kabel iku OK.

16. Copot Body RF coil saka TRM. Run head EPT white pixel scan, asil gagal.

17. Copot tameng RF saka TRM. Jalanake pindai piksel putih EPT kanthi tameng RF metu. Asil gagal. Ganti tameng RF lan mbukak EPT scan piksel putih. Masalah isih.

ROOT sabab / SOLUSI

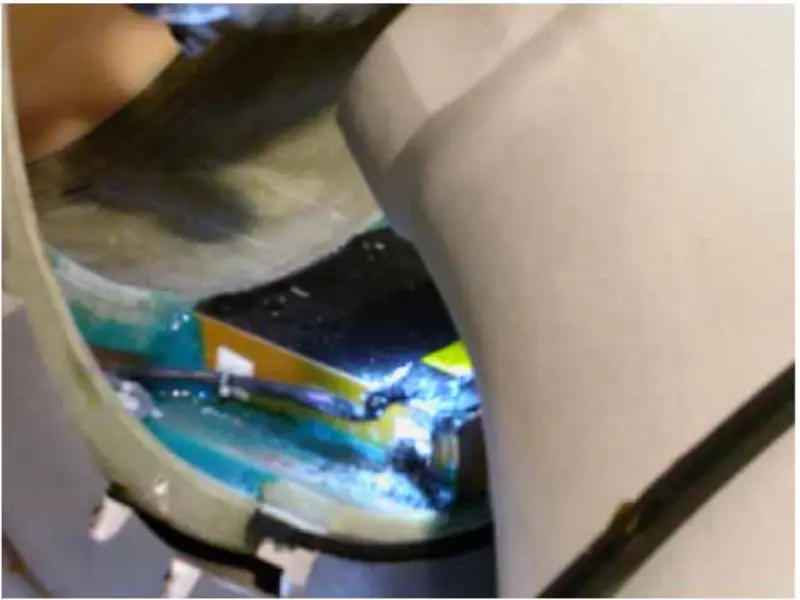

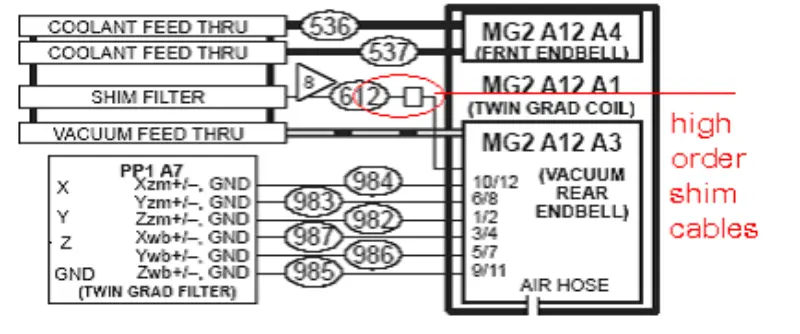

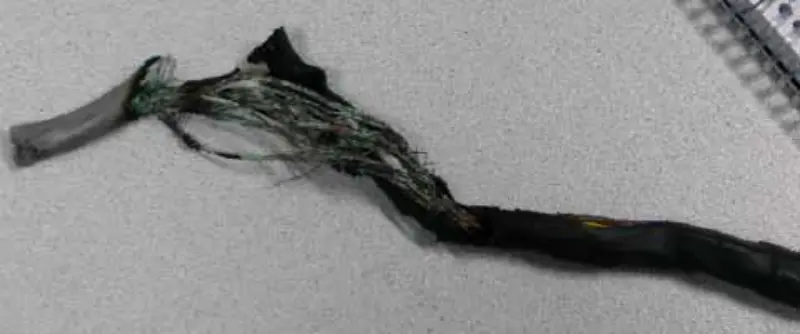

Saka tumindak lan analisis ing ndhuwur, kita nyimpulake yen masalah kasebut kudu disebabake kumparan gradien. Supaya kita mbusak tutup ngarep lan mburi sembrani, mriksa lan nyenyet bolts related kanggo coil gradien. Sawise njabut tutup mburi sembrani, kita temokake kabel shim urutan dhuwur wis burned metu menyang ireng.

Amarga ora ana pilihan shim urutan dhuwur ing situs iki, kita Cut kabel shim urutan dhuwur. Kita copot kabel kanthi kapisah lan ikatan saben kabel kanthi nggunakake tape adesif terisolasi. Mulihake kabeh, mbukak EPT scan piksel putih. Kabeh lulus. Sawise ndandani lokal iki, sistem OK. Ora ana piksel putih kaya sadurunge ing gambar DWI lan Fiesta.

Kabel dhuwur kudu rusak ing pabrik. Kabel-kabel sing rusak digabungake lan mbentuk bunderan sing paling cilik. Nalika mbukak DWI scan, bunder kasebut nyebabake panas luwih akeh tinimbang pindai liyane. Dadi kabel diobong saben dina lan mengaruhi scan DWI. Nyatane, kanthi dina terus, efek kasebut saya tambah parah.
